Bakır kontak, yüksek iletkenliğe sahip bakırdan üretilen elektriksel temas elemanıdır. Güç sistemlerinde kullanılır ve düşük direnci sayesinde enerji kaybı ile ısınmayı azaltır.
Enerjinizle Temas Kurar
Elektrik bağlantılarında güvenilirlik, doğru malzeme ve doğru üretimle başlar. Firmamız, farklı sektörlerin ihtiyaçlarına uygun olarak geniş bir yelpazede elektrik kontakları üretmektedir. Masif, Bi-Metal ve Tri-Metal kontak çözümlerimiz; yüksek iletkenlik, uzun ömür ve zorlu çalışma koşullarına dayanıklılık sağlayacak şekilde tasarlanır.
Üretim süreçlerimizde bakır, gümüş (Ag), gümüş-nikel (AgNi), gümüş-kadmiyum oksit (AgCdO) ve gümüş-kalay oksit (AgSnO) gibi yüksek performanslı malzemeler kullanılmaktadır. Her bir ürün, uygulama alanına göre optimize edilerek maksimum verim ve güvenlik sunar.
Kaliteyi standart değil, temel prensip olarak benimseyen firmamız; müşteri odaklı yaklaşımı, esnek üretim kabiliyeti ve teknik uzmanlığı ile sektörde güvenilir bir çözüm ortağıdır.

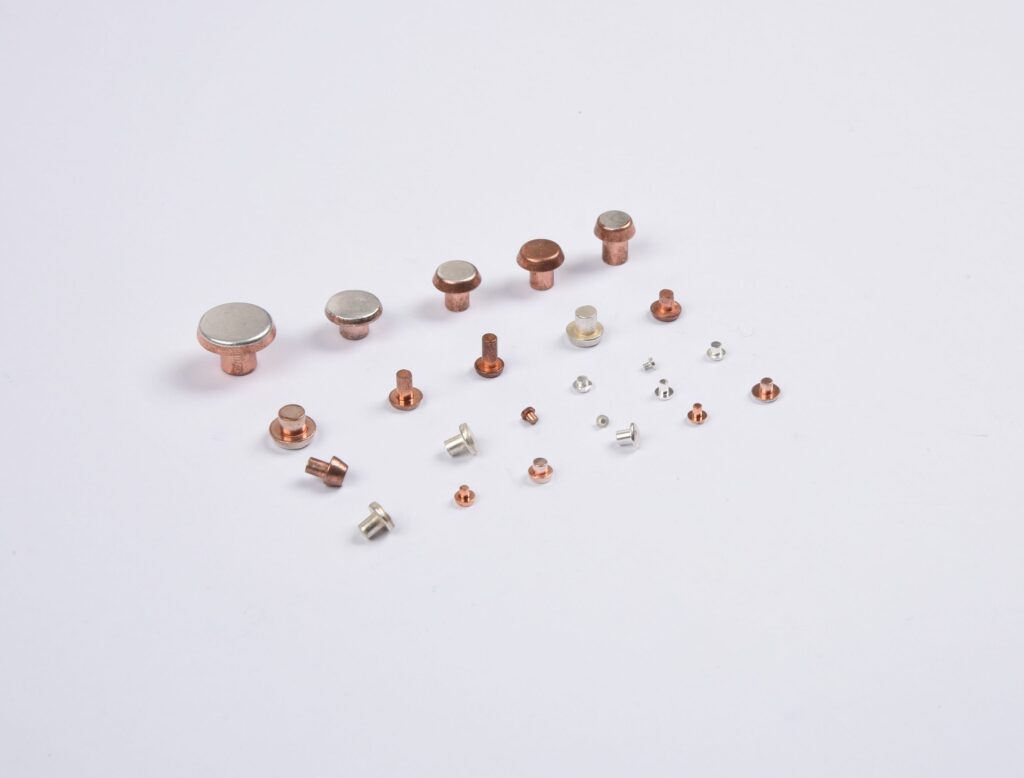

hangi kontakları üretiyoruz?
Masif kontak, yüksek akım taşıma kapasitesine sahip, tek parça iletken metalden üretilen bir temas elemanıdır. Genellikle bakır veya alaşımlarından imal edilir ve güç iletim ekipmanlarında kullanılır.
Başlıca özellikleri:
Yüksek iletkenlik
Düşük temas direnci
Isıya ve ark oluşumuna dayanıklılık
Uzun mekanik ve elektriksel ömür

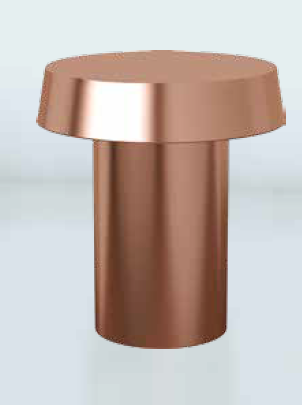

Bakır kontak, yüksek iletkenliğe sahip bakırdan üretilen elektriksel temas elemanıdır. Güç sistemlerinde kullanılır ve düşük direnci sayesinde enerji kaybı ile ısınmayı azaltır.
Başlıca özellikleri:
Yüksek elektrik ve ısı iletkenliği
Düşük temas direnci
Yüksek akım taşıma kapasitesi
İyi mekanik dayanım
Uzun servis ömrü

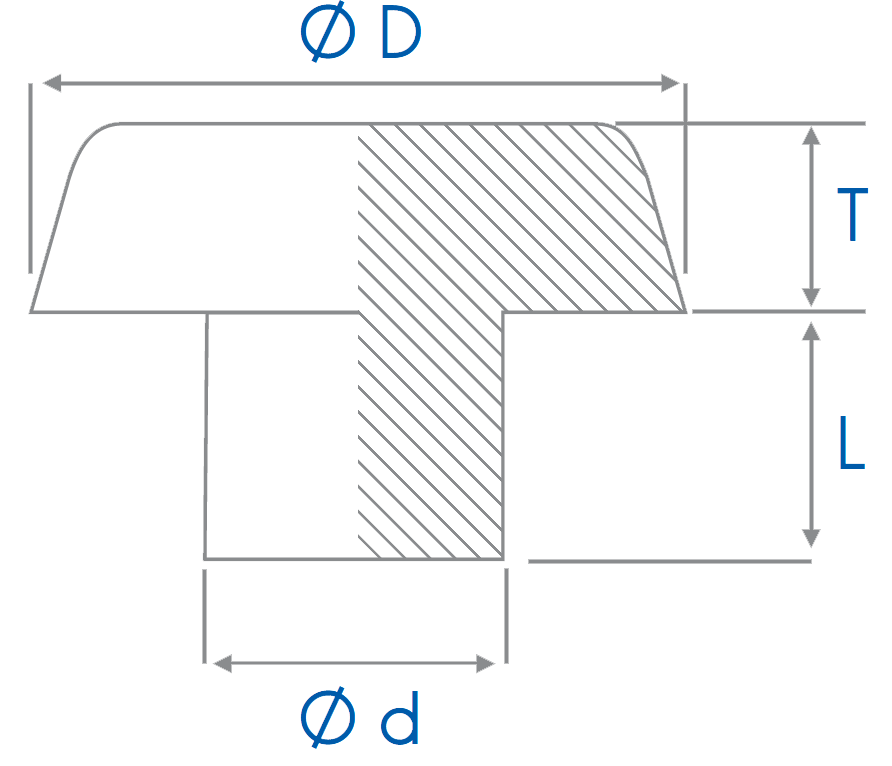

Ø D : Dış Çap Ölçüsü
T : Kafa Yüksekliği
Ø d : Ayak Çapı
L : Ayak Boyu

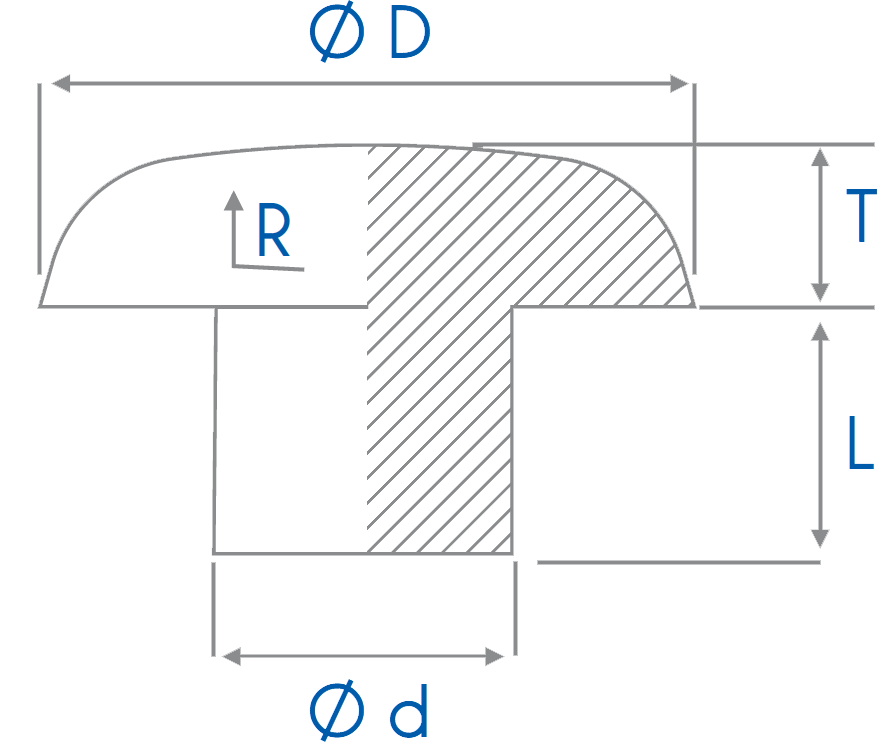

Ø D : Dış Çap Ölçüsü
T : Kafa Yüksekliği
Ø d : Ayak Çapı
L : Ayak Boyu
R : Radyus Çap Ölçüsü
| HEAD DIAMETER mm |
HEAD WEIGHT mm |
FOOT DIAMETER mm |
FOOT LENGHT mm |
|---|---|---|---|
| ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| TOLERANCE | TOLERANCE | TOLERANCE | TOLERANCE |
| Ø D | T | Ø d | L |
| Ø 2.00 | 0.60 - 1.00 | Ø 1.40 - Ø 1.50 | 1.00 - 2.50 |
| Ø 2.50 | 0.60 - 1.00 | Ø 1.40 - Ø 1.50 | 1.00 - 2.50 |
| Ø 3.00 | 0.60 - 1.00 | Ø 1.40 - Ø 1.95 | 1.00 - 2.50 |
| Ø 3.50 | 0.60 - 1.00 | Ø 1.40 - Ø 1.95 | 1.00 - 2.50 |
| Ø 4.00 | 0.60 - 1.30 | Ø 1.95 - Ø 2.45 | 1.00 - 2.50 |
| Ø 4.50 | 0.60 - 1.30 | Ø 1.95 - Ø 2.45 | 1.00 - 2.50 |
| Ø 5.00 | 0.80 - 1.30 | Ø 2.95 - Ø 3.45 | 1.00 - 3.00 |
| Ø 5.50 | 0.80 - 1.30 | Ø 2.95 - Ø 3.45 | 1.00 - 3.00 |
| Ø 6.00 | 1.00 - 2.00 | Ø 3.45 - Ø 3.95 | 1.50 - 4.00 |
| Ø 6.50 | 1.00 - 2.00 | Ø 3.45 - Ø 3.95 | 1.50 - 4.00 |
| Ø 7.00 | 1.00 - 2.00 | Ø 3.45 - Ø 3.95 | 1.50 - 4.00 |
| Ø 7.50 | 1.00 - 2.00 | Ø 3.95 - Ø 4.45 | 1.50 - 6.00 |
| Ø 8.00 | 1.00 - 2.50 | Ø 3.95 - Ø 4.45 | 1.50 - 6.00 |

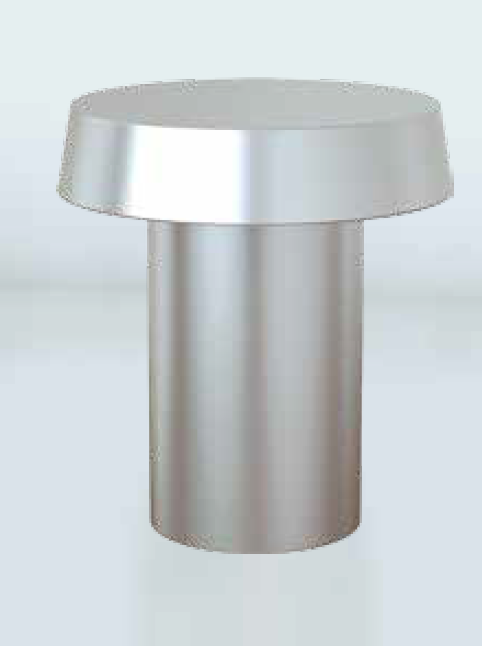

Bi metal kontak, iki farklı metal katmanın birleştirilmesiyle üretilen temas elemanıdır. Mekanik dayanım ve iletkenliği birlikte sağlamak amacıyla güç sistemlerinde tercih edilir.
Başlıca özellikleri:
İyi iletkenlik
Düşük temas direnci
Isı ve ark etkisine dayanım
Uzun servis ömrü

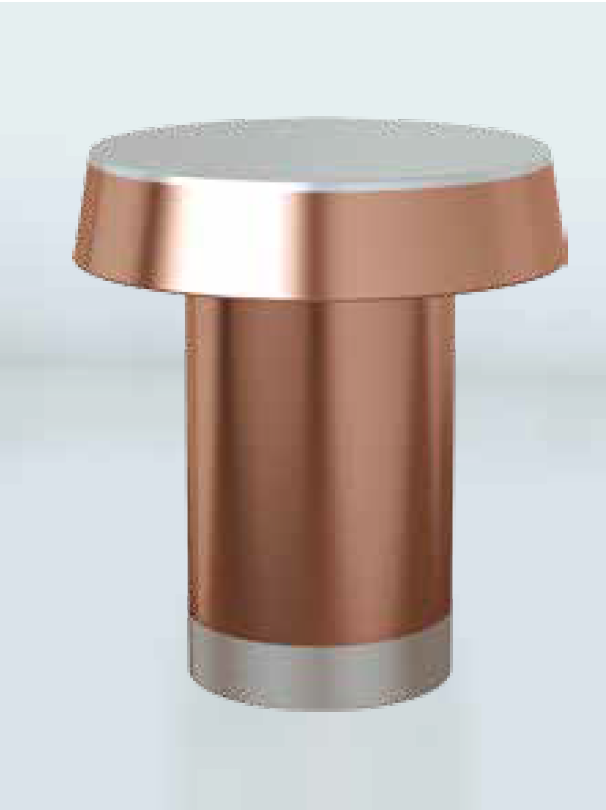

Tri metal kontak, farklı özelliklere sahip üç metal katmanın birleştirilmesiyle üretilen bir temas elemanıdır. Yüksek performans ve dayanım gerektiren güç iletim ekipmanlarında kullanılır.
Başlıca özellikleri:
Yüksek iletkenlik
Düşük temas direnci
Ark ve aşınmaya karşı yüksek dayanım
Uzun elektriksel ve mekanik ömür

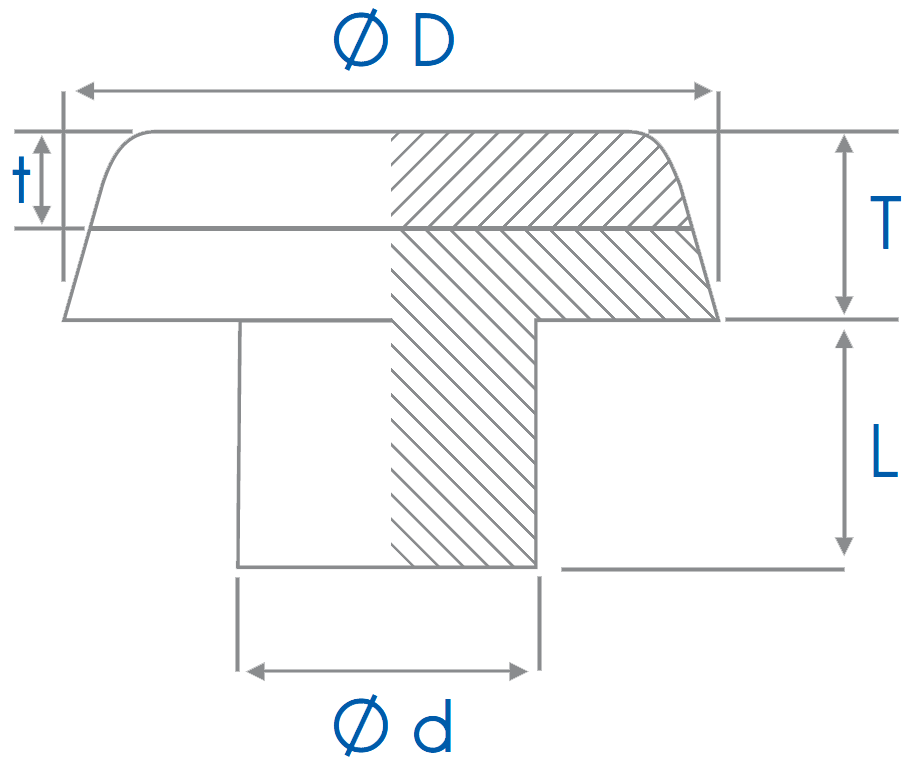

Ø D : Dış Çap Ölçüsü
T : Kafa Yüksekliği
Ø d : Ayak Çapı
L : Ayak Boyu
t : Gümüş Kalınlığı

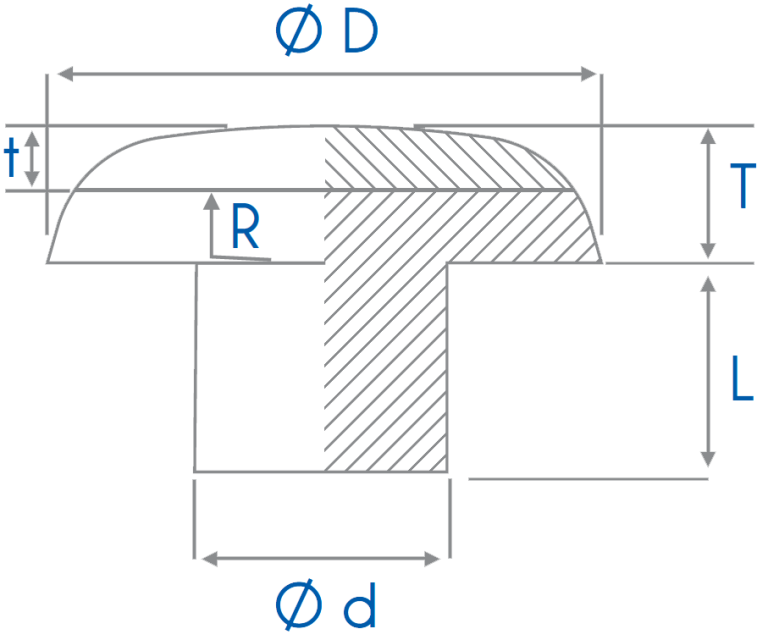

Ø D : Dış Çap Ölçüsü
T : Kafa Yüksekliği
Ø d : Ayak Çapı
L : Ayak Boyu
t : Gümüş Kalınlığı
R : Radyus Çap Ölçüsü
| HEAD DIAMETER mm |
HEAD WEIGHT mm |
FOOT DIAMETER mm |
FOOT LENGHT mm |
SILVER THICKNESS mm |
|---|---|---|---|---|
| ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
| TOLERANCE | TOLERANCE | TOLERANCE | TOLERANCE | TOLERANCE |
| Ø D | T | Ø d | L | L |
| Ø 2.00 | 0.60 - 1.00 | Ø 1.40 - Ø 1.50 | 1.00 - 2.50 | 0.20 - 0.50 |
| Ø 2.00 | 0.60 - 1.00 | Ø 1.40 - Ø 1.50 | 1.00 - 2.50 | 0.20 - 0.50 |
| Ø 3.00 | 0.60 - 1.00 | Ø 1.40 - Ø 1.95 | 1.00 - 2.50 | 0.20 - 0.50 |
| Ø 3.50 | 0.60 - 1.00 | Ø 1.40 - Ø 1.95 | 1.00 - 2.50 | 0.20 - 0.50 |
| Ø 4.00 | 0.60 - 1.30 | Ø 1.95 - Ø 2.45 | 1.00 - 2.50 | 0.25 - 0.50 |
| Ø 4.50 | 0.60 - 1.30 | Ø 1.95 - Ø 2.45 | 1.00 - 2.50 | 0.25 - 0.50 |
| Ø 5.00 | 0.80 - 1.30 | Ø 2.95 - Ø 3.45 | 1.00 - 3.00 | 0.30 - 1.00 |
| Ø 5.50 | 0.80 - 1.30 | Ø 2.95 - Ø 3.45 | 1.00 - 3.00 | 0.30 - 1.00 |
| Ø 6.00 | 1.00 - 2.00 | Ø 3.45 - Ø 3.95 | 1.50 - 4.00 | 0.30 - 1.00 |
| Ø 6.50 | 1.00 - 2.00 | Ø 3.45 - Ø 3.95 | 1.50 - 4.00 | 0.30 - 1.00 |
| Ø 7.00 | 1.00 - 2.00 | Ø 3.45 - Ø 3.95 | 1.50 - 4.00 | 0.30 - 1.00 |
| Ø 7.50 | 1.00 - 2.00 | Ø 3.95 - Ø 4.45 | 1.50 - 6.00 | 0.30 - 1.00 |
| Ø 8.00 | 1.00 - 2.50 | Ø 3.95 - Ø 4.45 | 1.50 - 6.00 | 0.30 - 1.00 |
| Ø 8.50 | 1.00 - 2.50 | Ø 3.95 - Ø 4.45 | 1.50 - 6.00 | 0.30 - 1.00 |
| Ø 9.00 | 1.20 - 2.50 | Ø 4.45 - Ø 4.95 | 1.50 - 6.00 | 0.50 - 1.00 |
| Ø 9.50 | 1.20 - 2.50 | Ø 4.95 - Ø 5.45 | 1.50 - 6.00 | 0.50 - 1.00 |
| Ø 10.00 | 1.50 - 2.50 | Ø 4.95 - Ø 5.45 | 1.50 - 6.00 | 0.50 - 1.00 |
| Ø 12.00 | 1.50 - 2.50 | Ø 4.95 - Ø 5.55 | 1.50 - 6.00 | 1.00 - 2.00 |
AgCdO, gümüş metal oksit malzemeler arasında en önemli iletişim malzemelerden bir türüdür. Yaygın olarak düşük voltajlı cihazlarda kullanılır.
Sıcaklık 900º C olduğunda CdO’nun temas yüzeyi süblimleşerek azalır. Hatta yay enerjisini söndürmek için soğutulur.
Toz sinterleme-ekstrüzyon yöntemlerle üretilen Kontak malzemeleri arasında yüksek yoğunluk ve düşük dirence sahiptir.
Aynı zamanda yüksek kaynak direnci ve iç tekdüze ark erozyonu vardır.
| Malzeme (AgCdO) |
Kompozisyon | Yoğunluk g/cm³ |
Direnç Ω . c |
Sertlik HV (Mpa) |
|
|---|---|---|---|---|---|
| Ag | CdO | ||||
| AgCdO10 | 90 | 10 | ≥ 10.05 | ≤ 2.25 | ≥ 750 |
| AgCdO12 | 88 | 12 | ≥ 10.0 | ≤ 2.3 | ≥ 800 |
| AgCdO13 | 87 | 13 | ≥ 9.95 | ≤ 2.35 | ≥ 800 |
| AgCdO15 | 85 | 15 | ≥ 9.90 | ≤ 2.4 | ≥ 800 |
| Malzeme (AgNi) |
Kompozisyon | Yoğunluk g/cm³ |
Direnç Ω . c |
Sertlik HV (Mpa) |
|
|---|---|---|---|---|---|
| Ag | Ni | ||||
| AgNi10 | 90 | 10 | ≥ 10.25 | ≤ 2.10 | ≥ 800 |
| AgNi20 | 80 | 20 | ≥ 10.25 | ≤ 2.30 | ≥ 850 |
| AgNi30 | 70 | 30 | ≥ 9.7 | ≤ 2.70 | ≥ 850 |
| AgNi40 | 60 | 40 | ≥ 9.5 | ≤ 3.40 | ≥ 850 |
AgNi temas malzemesi 10%40 to 40% Ni içerir.
DC malzeme transferi çok düşük durumdadır.
Yüksek elektrik ve ısı iletkenliği.
İyi bir anti-kaynak özellikleri ve anma akımı körük 10A ile elektrik aşınmaya dayanıklıdır.
AgSnO² İdeal malzemeler AgCdO ve temas mükemmel özellikleri değiştirmektir.
AgSnO² daha yüksek termal stabiliteye sahiptir.
AgSnO² AgCdO malzemeden daha kaynak ve ark erozyona karşı yüksek dirence sahiptir.
AgSnO² Güncel erozyon direnci 100 A yukarısındaki diğer gümüş alaşımlı oksitlerden üstündür. 70A anma akımında, performansı AgCdO daha yağlıdır.
| Malzeme (AgSnO²) |
Kompozisyon | Yoğunluk g/cm³ |
Direnç Ω . c |
Sertlik HV (Mpa) |
||
|---|---|---|---|---|---|---|
| Ag | SnO² | In²O³ | ||||
| AgSnO² 10 | 90 | 10.0 | ≥ 9.80 | ≤ 2.15 | ≥ 784 | |
| AgSnO² 12 | 88 | 12.0 | ≥ 9.70 | ≤ 2.25 | ≥ 833 | |
| AgSnO² 7 AgSnO² 3 |
90 | 7.0 | 3.0 | ≥ 9.90 | ≤ 2.20 | ≥ 735 |
| AgSnO² 8 AgSnO² 4 |
88 | 8.0 | 4.0 | ≥ 9.75 | ≤ 2.20 | ≥ 784 |
| Malzeme (AgZnO) |
Kompozisyon | Yoğunluk g/cm³ |
Direnç Ω . c |
Sertlik HV (Mpa) |
|
|---|---|---|---|---|---|
| Ag | ZnO | ||||
| AgZnO8 | 92 | 8 | ≥ 9.65 | ≤ 2.25 | ≥ 850 |
| AgZnO10 | 90 | 10 | ≥ 9.6 | ≤ 2.35 | ≥ 850 |
ZnO, temas malzemenin bir tipi, AgZnO nispeten yüksek ısıl stabiliteye sahiptir.
AgZnO iletişim malzemesi zararsız ve çevreye hiçbir kirliliği yoktur.
AgZnO iletişim malzemesi büyük kapasiteli kontaktörler ve devre kesiciler için çoğunlukla uygundur.
